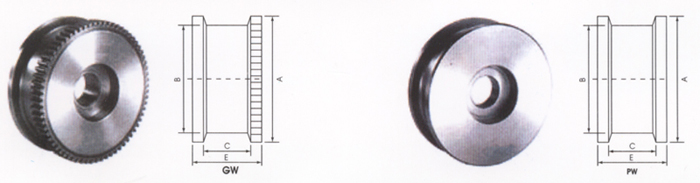

End Carriage Wheel |
|
|
|
|
|
|
|
|
|
|
|
|
Model |
A |
B |
C |
E |
Shaft & Bearing |
Gear Teeth |
Material |
HRC Hardness |
Wheel Load (kgs) |
Square bar (mm) |
GW 150 |
150 |
120 |
50 |
90 |
30Ø6306Z |
M3-48T |
S45C |
50±5 |
2100 |
32 |
PW 150 |
75 |
GW 180 |
180 |
150 |
60 |
100 |
40Ø6308Z |
M3-58T |
S45C |
50±5 |
3200 |
38 |
|
85 |
GW 198 |
198 |
170 |
60 |
105 |
40Ø6308Z |
M3-64T |
S45C |
50±5 |
4900 |
38 |
PW 198 |
90 |
GW 248 |
248 |
220 |
70 |
115 |
45Ø6309Z |
M4-60T |
S45C |
50±5 |
5700 |
44 |
PW 248 |
100 |
GW 249 |
249 |
220 |
70 |
115 |
45Ø6309Z |
M3-81T |
S45C |
|
5700 |
44 |
PW 249 |
100 |
GW 280 |
280 |
250 |
70 |
115 |
50Ø6310Z |
M4-68T |
S45C |
50±5 |
8100 |
44 |
PW 280 |
100 |
GW 345 |
345 |
300 |
75 |
140 |
55Ø6311Z |
M5-67T |
SC49 |
45±5 |
9700 |
55 |
PW 345 |
110 |
GW 432 |
432 |
400 |
80 |
145 |
70Ø6314Z |
M6-70T |
SC49 |
45±5 |
15000 |
55 |
PW 432 |
120 |
GW 546 |
546 |
500 |
80 |
150 |
80Ø6316Z |
M6-89T |
SC49 |
45±5 |
19000 |
63 |
PW 546 |
120 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Shaft & Accessories For Wheel Set |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
Model |
150 |
180 |
198 |
248 |
249 |
280 |
345 |
A (mm) |
30 |
40 |
40 |
45 |
45 |
50 |
55 |
B (mm) |
190 |
215 |
215 |
250 |
250 |
250 |
255 |
C (mm) |
177 |
201 |
201 |
235 |
235 |
235 |
240 |
D (mm) |
6 |
7 |
7 |
8 |
8 |
8 |
8 |
E (mm) |
11 |
12 |
12 |
12 |
12 |
13 |
14 |
F (mm) |
43 |
54 |
54 |
60 |
60 |
64 |
70 |
G (mm) |
35 |
35 |
35 |
45 |
45 |
45 |
51.5 |
H (mm) |
32 |
42 |
42 |
46 |
46 |
51 |
57 |
I (mm) |
20 |
20 |
20 |
30 |
30 |
30 |
21.5 |
J (mm) |
10.5 |
10.5 |
10.5 |
10.5 |
10.5 |
10.5 |
10.5 |
K (mm) |
12.7 |
12.7 |
12.7 |
12.7 |
12.7 |
12.7 |
12.7 |
L (mm) |
80 |
80 |
80 |
80 |
80 |
80 |
80 |
M (mm) |
25.4 |
25.4 |
25.4 |
25.4 |
25.4 |
25.4 |
25.4 |
N (mm) |
56 |
56 |
56 |
56 |
56 |
56 |
56 |
O (mm) |
6 |
6 |
6 |
6 |
6 |
6 |
6 |
P (mm) |
12 |
12 |
12 |
12 |
12 |
12 |
12 |
Q (mm) |
38 |
45 |
45 |
50 |
50 |
56 |
60 |
R (mm) |
76 |
90 |
90 |
100 |
100 |
112 |
120 |
S (mm) |
30.2 |
40.2 |
40.2 |
45.2 |
45.2 |
50.2 |
55.2 |
T (mm) |
9 |
9 |
9 |
10 |
10 |
12 |
13 |
U (mm) |
19 |
20 |
20 |
25 |
25 |
27 |
30 |
V (mm) |
10 |
17 |
17 |
22 |
22 |
28 |
32 |
W (mm) |
56 |
56 |
56 |
56 |
56 |
56 |
56 |
X (mm) |
M10x1.5 |
M10x1.5 |
M10x1.5 |
M10x1.5 |
M10x1.5 |
M10x1.5 |
M10x1.5 |
|
|
|
|
|
|
|
|
|
|
